蓄熱式推鋼加熱爐燒嘴改造及大修紀實

　　該鋼鐵公司一鋼高線車間，現有推鋼式加熱爐兩座，爐總長15.72米，爐內寬12.6米，已運行多年，主要存在以下問題：

　　1.爐墻外掛式大蓄熱箱泄漏煤氣嚴重，帶來很大的安全隱患;

　　2.爐筋水管變形、水垢大量堆積，滑塊磨損嚴重;

　　3.由于爐炕較長，加之火焰分布不均，造成氧化鐵皮較多，致使?fàn)t炕凹凸不平，頻頻出現翻鋼堆鋼事故，影響生產;

　　4.爐頂爐墻的耐材已出現裂紋剝落老化酥軟，爐底基礎也已粉化無強度。

　　5.同時軋機也進行提速增產改造，加熱爐產能不足，也需增產20%。

　　以上諸多問題嚴重影響到安全生產及產品產量質量，所以加熱爐必須進行改造和大修。

　　為此我們淄博力杰公司和廠方充分論證協商，達成共識，利用大修機會，對加熱爐進行徹底大修改造 ，主要改造大修項目為：

　　1.原外掛式蓄熱燒嘴改為爐側墻嵌入式蓄熱燒嘴，原粗放大火燃燒變?yōu)槎嗫准?xì)流燃燒，原小球蓄熱體改為蜂窩蓄熱體，同時原空煤左右排列改為空煤上下排列。目的是增加蓄熱能力，爐溫分布更均勻，減少氧化鐵皮，確保N0x環保達標，安全運行并增加產量;

　　2.縮短爐炕長度，且保證在增產的情況下，確保出爐鋼坯無黑印;

　　3.爐內外水管優化更換，循環順暢，排污方便;

　　4.耐材質量?jī)?yōu)良，施工工藝先進，確保質量;

　　5.完善PLC自控系統，并增加風機變頻器，降低電能消耗;

　　6.共19個爐門更換等等。

　　以下是改造大修的紀實照片，與同行朋友們分享。

　　拆除爐側的大蓄熱箱



　　拆除爐體

　　重筑爐底基礎

　　爐內砌筑，并準備澆注爐墻

　　爐側墻上嵌入式蓄熱燒嘴安裝

　　燒嘴調整

　　燒嘴安裝完畢

　　爐筋管安裝

　　爐筯管焊接

　　爐筋水管、爐墻和燒嘴安裝砌筑交叉施工

　　爐筋水管安裝包扎完畢

　　爐炕鋪設完畢

　　爐頂澆注完畢

　　裝填蜂窩蓄熱體

　　蓄熱燒嘴及管道安裝就位

　　施工中各個環節嚴把質量關

　　pLC自控系統調試，并安裝風機變頻器

爐子驗收通過

烘爐提溫

達到出鋼溫度

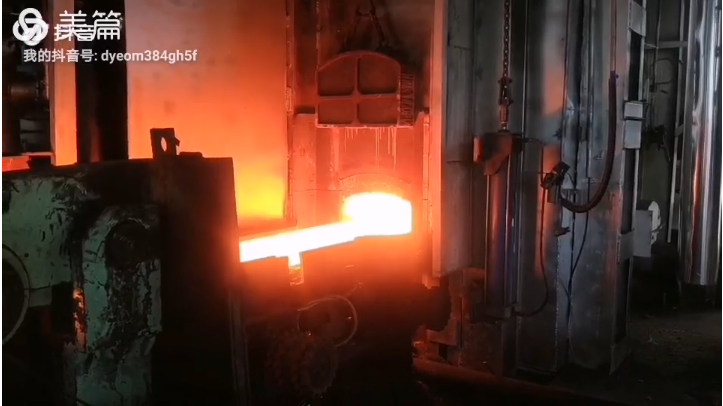

順利出鋼

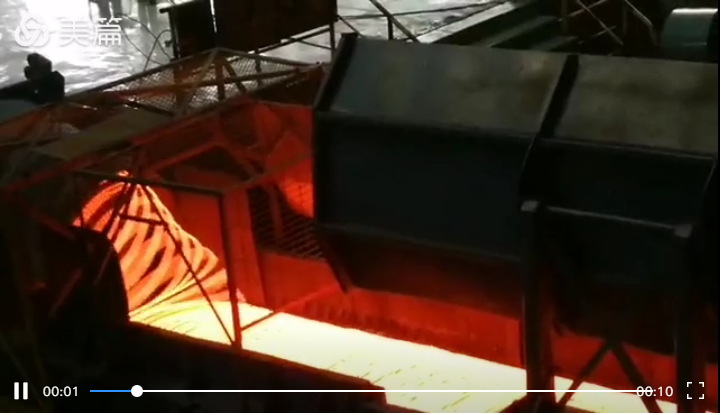

　　加熱好的鋼坯送往軋機

　　軋成盤圓鋼材

　　目前我公司已先后完成這兩座加熱爐的大修改造，并順利投入生產運行，均達到了大修改造的目標要求：蓄熱燒嘴分布合理，燃燒充分，火焰長度角度適中，溫度場分布均勻，氧化燒損降低，爐壓30pa以內，排煙溫度在120℃左右;爐炕縮短后無黑印，煤氣消耗降低，電耗降低，環保達標，爐況運行良好，產量提高20%以上;大修改造效果獲廠方好評，為公司增加了顯著的經濟效益!

　　本次推鋼式加熱爐改造成功，離不開各方的大力協助。在此特表感謝!

　　歡迎同行朋友們蒞臨指導和交流，共同為藍天白云青山綠水的美好環境和企業增效而努力。
